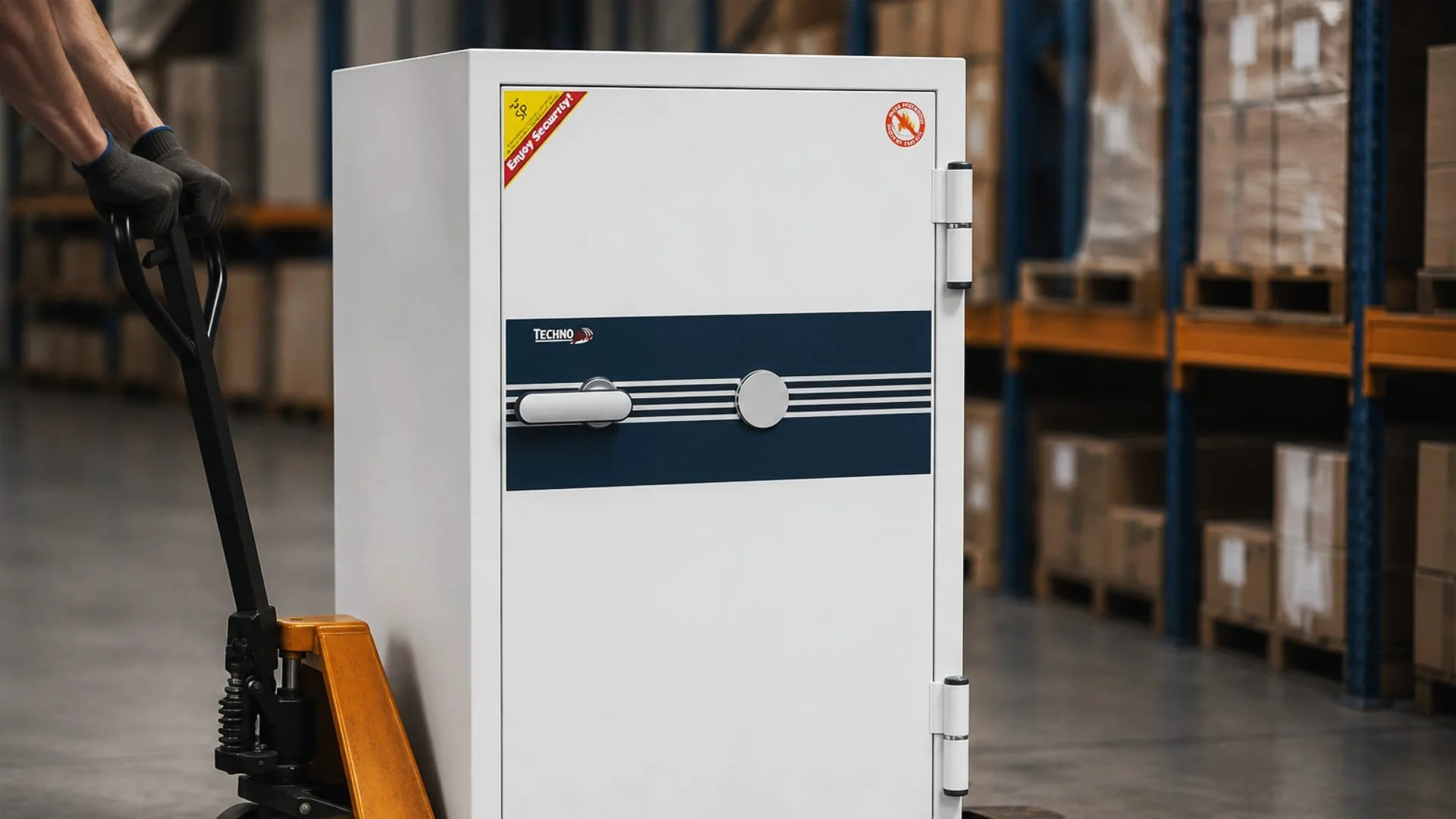

Tre persone, un transpallet manuale, due cinghie a cricchetto. Meno di tre minuti. Tanto serve per portare fuori da un ufficio un armadio ignifugo da 548 chili a vuoto, quello che il proprietario considerava inamovibile proprio perché pesa mezza tonnellata.
Non è un caso limite. È la direzione verso cui si è spostata la tecnica di effrazione, e nasce da un calcolo freddo: forzare una serratura certificata sul posto costa tempo, competenza e rumore, mentre caricare l’armadio intero e aprirlo con calma altrove non costa quasi nulla. Il peso, da solo, non è mai stato una difesa. Lo diventa nel momento in cui si trasforma in vincolo con la struttura dell’edificio.
Qui parliamo di armadi ignifughi a mobile, quelli che appoggiano a pavimento o si accostano a parete, non delle casseforti murate a incasso. Sono due mondi diversi per fisica, per rischi e per tecnica di fissaggio. Ti spiego quanta forza deve reggere davvero il tuo ancoraggio, come si sceglie il tassello in base al muro che hai, e quali errori di posa fanno decadere in silenzio sia la certificazione sia la polizza.
Perché un armadio ignifugo va ancorato anche se pesa mezza tonnellata
Un armadio ignifugo va ancorato perché il peso non oppone resistenza a chi usa attrezzatura da movimentazione. Le direttive degli enti certificatori europei stabiliscono che ogni mezzo forte con massa inferiore a 1.000 kg deve essere vincolato a una struttura fissa: massetto in cemento armato o parete portante. Sotto quella soglia, l’armadio è considerato asportabile.
C’è un dato che cambia il modo di ragionare. L’analisi dei sinistri mostra che la compromissione di un armadio avviene raramente per scasso in loco. Affrontare una serratura certificata a doppia mappa richiede tempo, competenze specifiche e produce rumore, tre cose che aumentano il rischio di essere intercettati. Portarsi via il blocco intero e sezionarlo in un capannone, invece, sposta tutto il vantaggio dalla parte sbagliata.
L’ancoraggio serve a rovesciare quel calcolo. Un armadio vincolato bene non è più un oggetto pesante: è un pezzo dell’edificio. Per staccarlo servirebbe demolire il solaio o la parete, e a quel punto il colpo non conviene più a nessuno.
Il secondo rischio nessuno lo racconta, ma è quello che manda le persone al pronto soccorso. Gli armadi ignifughi hanno una massa distribuita in modo asimmetrico: le pareti e soprattutto il battente della porta contengono intercapedini riempite con materiali ad alta densità e bassa conducibilità termica, come la mescola Styronite F, che garantiscono l’isolamento nel tempo. Quando apri quella porta a 90 o a 180 gradi, il baricentro trasla verso l’esterno. Se l’armadio è vuoto in basso e carico sui ripiani alti, la condizione di ribaltamento frontale è servita. Un armadio ancorato non ti cade addosso mentre prendi una pratica.
Quanti kN deve reggere l’ancoraggio secondo EN 14450 ed EN 1143-1

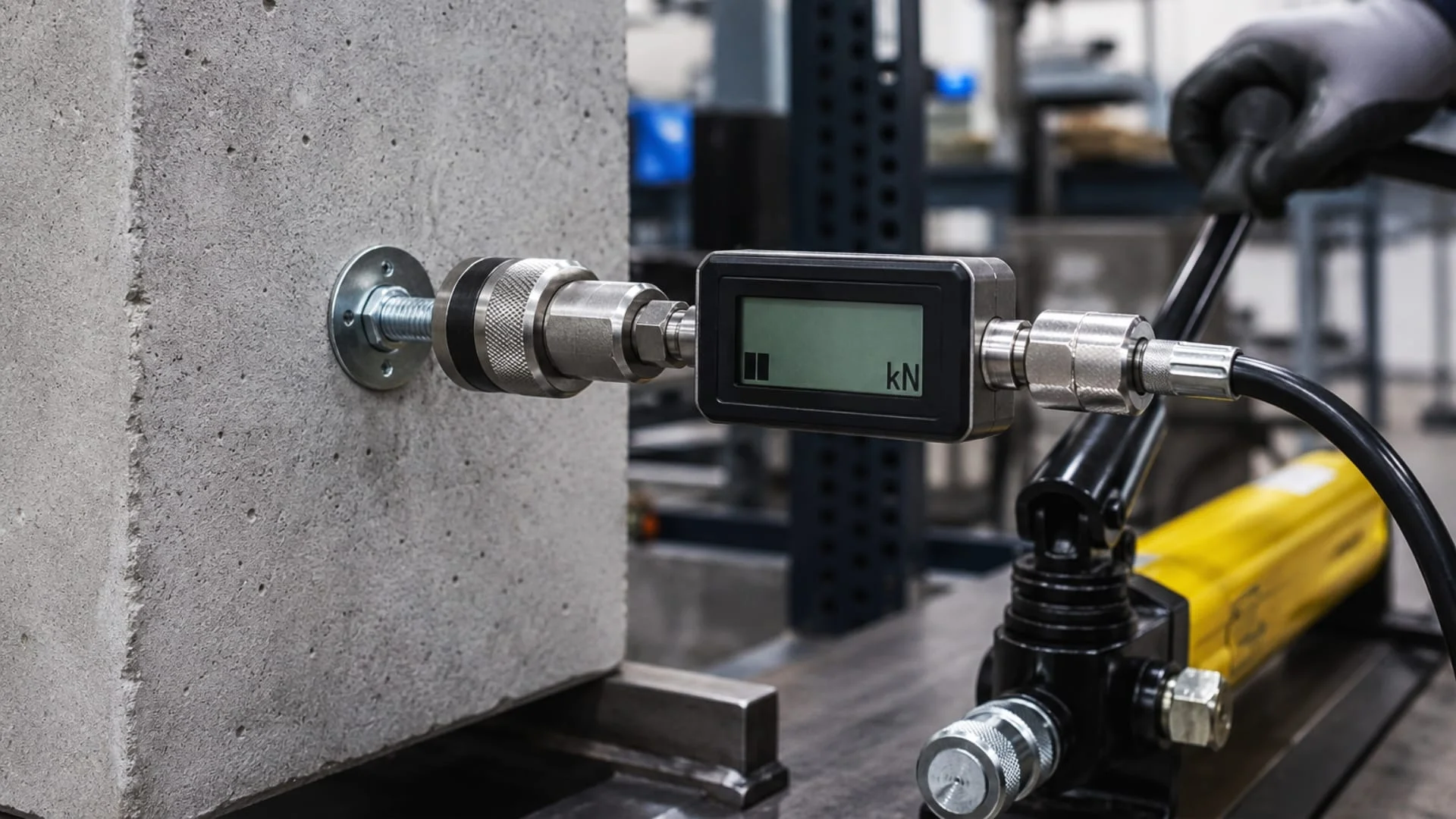

Le due norme europee sui mezzi forti fissano soglie precise di resistenza all’estrazione, cioè quanta forza di strappo deve reggere il nodo di fissaggio prima di cedere. La EN 14450 copre gli armadi a rischio moderato con i livelli S1 e S2, ed è il riferimento più frequente per gli ignifughi.
La EN 1143-1 vale invece per casseforti e armadi corazzati ad alto rischio, con gradi di resistenza che vanno da 0 a XIII.
| Normativa | Grado o livello | Ordine di grandezza assicurativo indicativo | Resistenza minima all’estrazione |
|---|---|---|---|
| EN 14450 | Livello S1 | fino a circa 10.000 € | 20 kN (circa 2.039 kgf) |
| EN 14450 | Livello S2 | fino a circa 25.000 € | 30 kN (circa 3.059 kgf) |
| EN 1143-1 | Gradi da 0 a III | da circa 20.000 a 200.000 € | 50 kN (circa 5.098 kgf) |
| EN 1143-1 | Gradi da IV a X | oltre 500.000 € | 100 kN (circa 10.197 kgf) |
I massimali della terza colonna sono ordini di grandezza di mercato, non cifre garantite: quello che vale per te è scritto nella tua polizza, non in una tabella generale.
La EN 1143-1 è esplicita anche sulla ferramenta: ogni unità indipendente deve avere almeno un foro di ancoraggio predisposto dal costruttore, e la prassi ne prevede da due a quattro per ridondanza strutturale.
Qui arriva il consiglio che do sempre in sopralluogo. Anche quando la tua norma di riferimento chiede 20 o 30 kN, progetta il fissaggio come se dovesse reggerne 50. Il margine costa poco in fase di posa e vale molto il giorno in cui qualcuno appoggia un palanchino industriale. Per darti un riferimento: un singolo tassello meccanico M12 su calcestruzzo non fessurato di buona qualità raggiunge carichi a rottura in trazione compresi tra 25 e 32 kN. Sono valori di rottura, non carichi di progetto, e due ancoranti vicini non sommano le loro resistenze in modo lineare. È esattamente per questo che si lavora su due punti e con un margine, invece di stare appena sopra la soglia.
Dove si ancora un armadio ignifugo: base o schienale
La posizione dei fori cambia con la taglia dell’armadio, e con essa il tipo di sforzo che la ferramenta deve reggere. Nei modelli compatti l’ancoraggio è a pavimento e i tasselli lavorano soprattutto a taglio. Nei modelli grandi, che appoggiano su piedini o ruote, il fissaggio passa sullo schienale e lavora a trazione pura, cioè a sfilamento diretto.

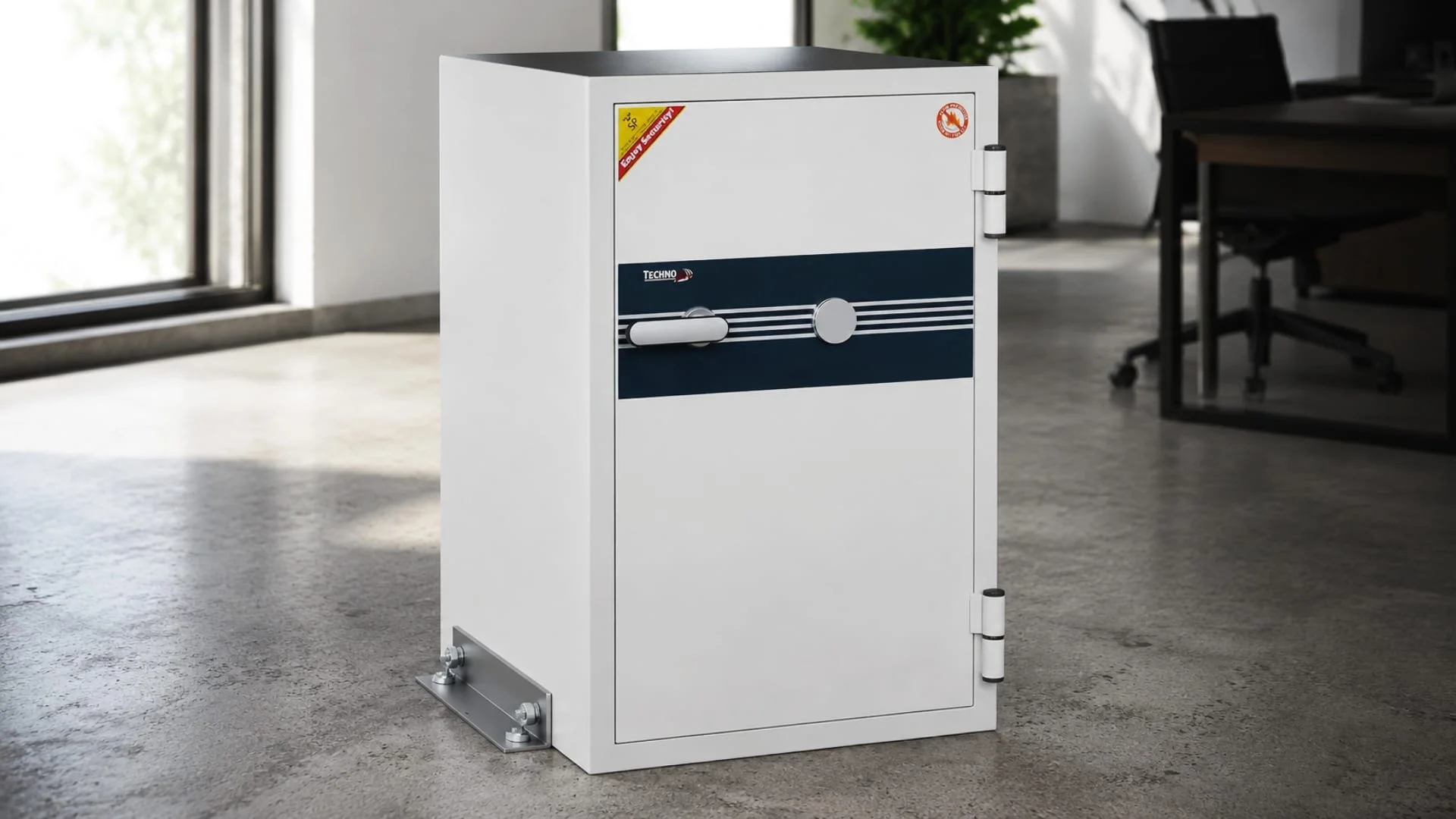

Prendo come riferimento la serie Technofire NGS di Technomax, certificata NT Fire 017, perché è una delle famiglie più diffuse negli studi professionali e mostra bene come cambia l’impostazione al crescere del formato.
| Modelli serie NGS / SE | Resistenza al fuoco | Peso a vuoto | Appoggio | Fori di fissaggio |
|---|---|---|---|---|
| 20, 30, 40 | 60 minuti a 1.010 °C | da 31 a 53 kg | base piatta a pavimento | 2 fori sulla base |
| 50, 60, 80 | 90 minuti a 1.010 °C | da 80 a 122 kg | piedini ammortizzanti in gomma | 2 fori sullo schienale |
| 150, 355, 635 | 120 minuti a 1.010 °C | da 228 a 548 kg | 4 ruote industriali con copriruote | 2 fori sullo schienale |
La differenza non è formale. Un tassello che lavora a taglio perdona qualche imprecisione, perché parte del carico se lo prende comunque l’attrito della base sul pavimento. Un tassello che lavora a trazione no: tutta la forza va sul filetto e sul supporto murario, e se il muro non tiene, non tiene nulla.
Sui modelli con fori sulla base la ferramenta strutturale richiede filettature M12 o superiori, con forature nel supporto da 12, 16 o 18 mm a seconda che tu usi un ancorante chimico o un tassello meccanico passante. Un dettaglio che quasi nessuno verifica riguarda la distanza tra i due fori: le linee guida sui fissaggi prescrivono che l’interasse critico sia almeno tre volte la profondità di ancoraggio efficace, altrimenti i coni di tensione generati dentro il calcestruzzo si sovrappongono e il supporto si fessura. Nei modelli NGS i fori sono posizionati alle estremità della base o dello schienale, e con larghezze che vanno dai 412 mm del modello 20 ai 1.116 mm del 635 la tolleranza è rispettata senza doverci pensare.
Se non sai quale configurazione ha il tuo armadio, controlla prima di comprare i tasselli: ti eviti un viaggio in ferramenta e una foratura fatta due volte.
Tassello chimico o tassello meccanico: quale scegliere per un armadio ignifugo
La scelta si riduce a due famiglie, e dipende dal muro più che dall’armadio. I tasselli in nylon, gli ancoranti leggeri e le soluzioni in plastica pensate per mensole non entrano nemmeno in gara: sotto le sollecitazioni di un piede di porco cedono di schianto.
| Tipo di ancorante | Come tiene | Vantaggi | Limiti | Prodotti di riferimento |
|---|---|---|---|---|
| Meccanico a espansione | attrito per pressione radiale contro le pareti del foro | posa veloce, carico applicabile subito, ottima tenuta a taglio | genera forti tensioni nel muro, rischioso vicino ai bordi, spacca i mattoni forati | Fischer TA M, Hilti HST3 e HSL4 |
| Chimico a resina | adesione molecolare e incastro continuo con le asperità del foro | nessuna tensione radiale, adatto a murature fragili o forate, massima resistenza all’estrazione | richiede pulizia accurata, temperature adeguate e tempi di indurimento | Fischer FIS EM e FIS V, Hilti HIT-HY |
Il tassello meccanico pesante lavora per cuneo: avviti, il cono metallico risale, le camicie esterne si dilatano contro il calcestruzzo. Funziona benissimo su un supporto sano e ti permette di caricare subito. Su un laterizio, però, quella stessa forza divaricante è il problema: spacca la terracotta e l’ancoraggio si annulla.
L’ancorante chimico ribalta il meccanismo. Inietti una malta bicomponente nel foro, inserisci la barra filettata, la resina polimerizza e salda le spire dell’acciaio a ogni micro-asperità del supporto. Non spinge verso l’esterno, quindi non fessura nulla. In cambio pretende disciplina: foro pulito e tempi di indurimento rispettati.
C’è poi una scelta operativa che incide sui tempi di cantiere. Nel fissaggio passante il diametro del tassello coincide con il foro sulla lamiera dell’armadio: appoggi il mobile al muro, fori usando la piastra dell’armadio come guida e infili l’ancorante senza spostare più niente. È il metodo che preferisco sui modelli oltre i due quintali, dove ogni movimentazione in più è un rischio. Nel fissaggio non passante il foro nel muro ospita una bussola più larga della vite, quindi devi tracciare, spostare l’armadio, forare, inserire e poi riposizionare. Con la resina su muratura forata questa strada è obbligata, perché la bussola a rete che trattiene la resina ha diametro maggiore della barra.
Quale tassello serve sul tuo muro: cemento, laterizio, massetto
La tenuta finale non dipende dall’acciaio del tassello, ma dalla capacità del materiale intorno di non sgretolarsi. Ecco perché lo stesso ancorante che regge 30 kN nel calcestruzzo fa saltare un mattone forato al primo strattone. Prima di scegliere la ferramenta devi sapere cosa hai dietro l’intonaco.
Cemento armato e calcestruzzo. Con resistenze pari o superiori alla classe RcK 250 hai il supporto ideale e mano libera: meccanico pesante se vuoi chiudere in giornata, chimico epossidico se cerchi la massima aderenza. La densità della matrice cementizia assorbe senza problemi le forze espansive del serraggio ad alta coppia.
Laterizio pieno. La capacità di carico scende in modo netto. I tasselli a forte espansione diventano rischiosi, perché il cuneo può spezzare la terracotta o le malte vecchie e indebolire il nodo in modo irreversibile.
Laterizio forato e blocchi alveolari. Qui gli ancoranti meccanici metallici sono esclusi dalle direttive di posa, senza eccezioni. L’unica soluzione validata è la resina abbinata alla bussola a rete, il cosiddetto tassello a calza. La bussola microforata si inserisce nel foro allargato e impedisce che la resina si disperda nelle cavità del mattone. Quando inserisci la barra filettata, la resina viene estrusa attraverso le maglie della rete e si espande dentro gli alveoli. A indurimento avvenuto hai un vero nodo solido, geometricamente non estraibile senza demolire la parete.
Pavimenti e massetti. Riguarda i modelli con fori sulla base, e chiede attenzione alla stratigrafia. L’ancoraggio non deve mai fermarsi allo strato di usura: piastrelle, ceramica, marmo e soprattutto parquet flottante si fratturano o si staccano. La foratura deve attraversare il rivestimento e il massetto di livellamento, che spesso è sabbioso e poco coeso, per arrivare al cuore strutturale con una profondità utile di almeno 100-130 mm nel blocco solido. Su pavimenti di pregio conviene il chimico, che non sbecca le mattonelle intorno al foro.
Pareti in cartongesso. Non reggono un armadio da centinaia di chili, per quanto la lastra sia fibrorinforzata. Sotto l’azione di una leva non cede il tassello: cede la lastra per punzonamento. Esistono tre modi corretti per lavorare con le pareti a secco, cioè il muretto in laterizio retrostante, la gabbia di profili strutturali in acciaio e l’ancoraggio chimico che attraversa la controparete fino al muro maestro. Li ho spiegati uno per uno, con misure e sequenza di posa, nella guida all’installazione nel cartongesso: se la tua parete è a secco, parti da lì prima di comprare qualsiasi cosa.
Come si ancora un armadio ignifugo passo per passo
L’installazione è un protocollo, non una serie di gesti a sentimento. Ogni scorciatoia si paga sul carico finale, e si paga in un momento in cui non puoi più rimediare. Cinque fasi, in ordine.
Fase 1, analisi e tracciatura. Posiziona l’armadio nel punto scelto, dopo aver tolto ripiani e cassetti per alleggerirlo. Verifica che lo schienale aderisca completamente alla parete: se un battiscopa lo tiene distanziato, va rimosso o sagomato. Passa un rilevatore murale professionale sull’area di fissaggio, per intercettare armature, tubazioni in pressione, condotte del gas e cavidotti. Poi marca i centri usando i fori di fabbrica come guida.
Fase 2, foratura. Sposta l’armadio e fora tenendo la punta perpendicolare al supporto: un foro obliquo carica male la barra e impedisce alle rondelle di appoggiare. Il calcolo della profondità è il punto dove si sbaglia di più. L’intonaco non è materiale portante e non va conteggiato: se il tassello chiede 100 mm di ancoraggio nel solido e hai 20 mm di intonaco civile, il foro deve arrivare a 120 mm.
Fase 3, pulizia con la regola del 4-4-4. Oltre la metà dei cedimenti degli ancoraggi chimici nasce qui. La polvere di perforazione rimasta nel foro si comporta come un distaccante: la resina aderisce ai granelli invece che ai pori del calcestruzzo, e al primo tiro il blocco di resina esce intero. Il protocollo prevede quattro cicli di soffiaggio fino in fondo al foro, quattro passaggi di scovolino metallico per staccare i grumi dalle pareti, quattro soffiaggi finali per espellere quello che la spazzola ha mosso. Alcune resine ad alte prestazioni ammettono il ciclo 2-2-2, ma sulla pulizia la ridondanza non ha mai fatto danni.
Fase 4, iniezione e inserimento. Monta il beccuccio miscelatore sulla cartuccia ed estrudi i primi due o tre centimetri su un cartone di scarto, finché il colore non diventa uniforme: è la prova che resina e indurente si stanno miscelando. Inietta partendo dal fondo del foro e retrai la pistola lentamente, riempiendo circa il 70% del volume, così non lasci sacche d’aria. Inserisci la barra filettata con leggere torsioni orarie, che spingono la resina tra i filetti e fanno uscire l’aria residua. Poi non toccare più nulla: il tempo di indurimento va dai 45 minuti a diverse ore e dipende dalla temperatura del muro e dell’ambiente.

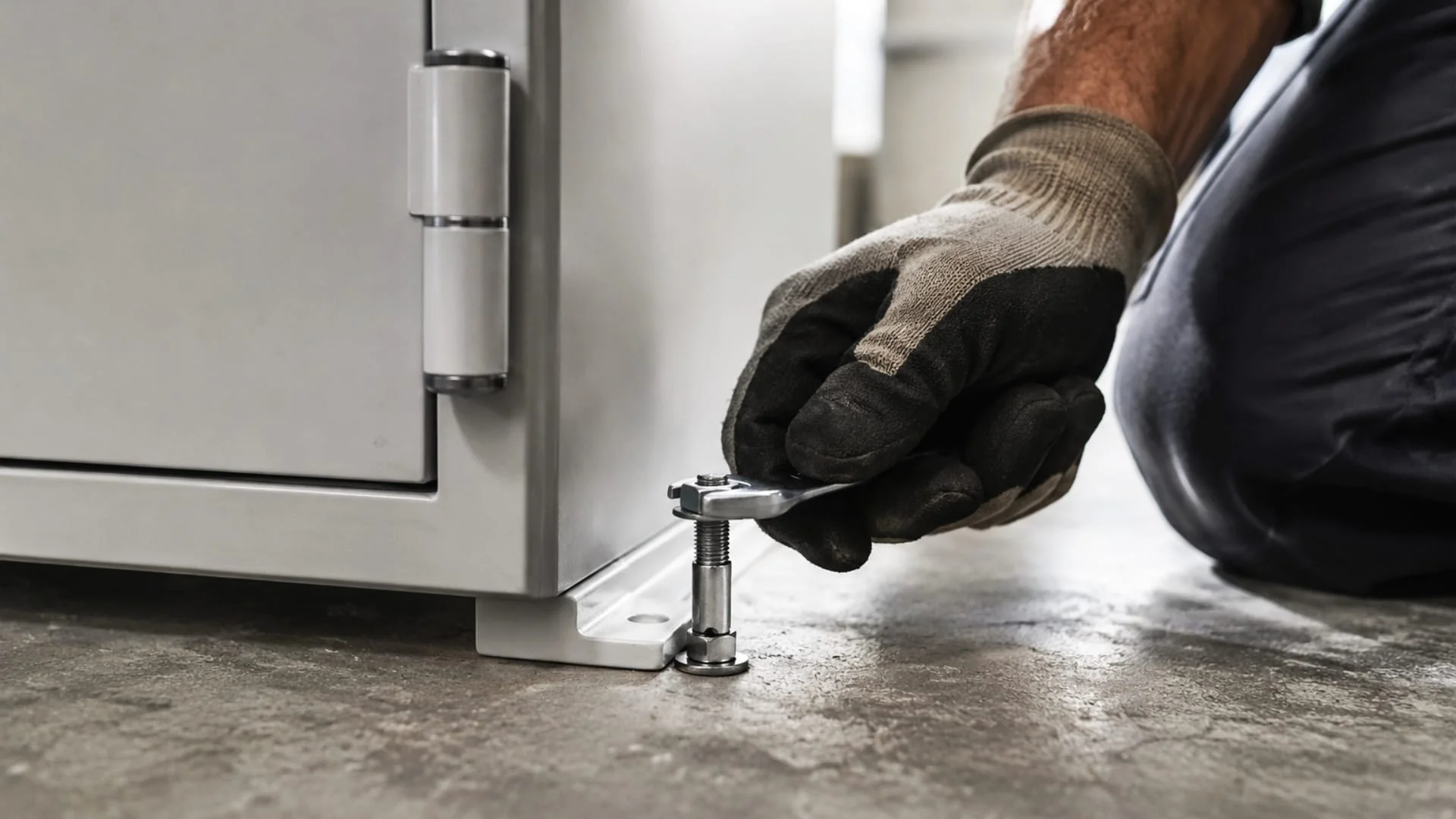

Fase 5, serraggio e collaudo. Riposiziona l’armadio facendo combaciare barre e fori. Monta rondelle strutturali maggiorate, che distribuiscono la pressione su un’area ampia della lamiera, poi dadi autobloccanti o flangiati dentellati. Il serraggio si fa con la chiave dinamometrica tarata, mai a sensazione: per M12 in acciaio classe 8.8 i manuali prescrivono una coppia compresa tra 60 e 80 Nm. Stringere troppo snerva l’acciaio e può fessurare il cono di calcestruzzo intorno all’ancorante, annullando in silenzio la tenuta che credevi di avere. Stringere troppo poco lascia micro-giochi tra armadio e muro, e quel gioco è esattamente il punto di appoggio che serve a una leva.
Se stai leggendo questa sequenza e stai pensando che nella tua situazione mancano gli strumenti o il tempo, è un’informazione utile, non un fallimento: significa che il fissaggio va affidato a chi lo fa di mestiere.
Gli errori che fanno decadere certificazione e polizza
Le perizie dopo un furto rilevano sempre gli stessi cinque errori, e sono tutti evitabili in fase di posa. Nessuno di questi si vede a occhio dopo l’installazione, ed è proprio questo che li rende costosi: l’armadio sembra a posto fino al giorno in cui non lo è.
- Ferramenta sottodimensionata. Tasselli in nylon a percussione o ancoranti a espansione su mattoni forati non raggiungono mai i valori di norma. Al primo strattone di un tirante o di un palanchino a Z l’ancoraggio si apre dall’interno e cede.
- Armadio distanziato dalla parete. Un battiscopa, un tubo esterno, tre centimetri di aria dietro lo schienale: basta questo per creare il braccio di leva che serve a chi vuole portarlo via, e per far passare una fascia di sollevamento. Lo schienale deve aderire a filo muro.
- Fori troppo superficiali per colpa dell’intonaco. Dimenticare i 20 o 30 mm di malta di rivestimento significa far lavorare il cuneo o il bulbo di resina su un materiale con resistenza a trazione quasi nulla. Il risultato è lo sfaldamento della superficie e lo sfilamento del complesso.
- Nessun isolamento sul retro. Un armadio ignifugo accostato a una parete perimetrale esterna non coibentata può innescare condensa sulla lamiera. L’ossidazione degrada l’acciaio e l’umidità dentro la camera rovina proprio quello che avevi messo al sicuro: carta, fotografie e supporti digitali, che nei modelli certificati per i dati hanno tolleranze ancora più strette.
- Fidarsi del peso. È l’errore da cui siamo partiti. Mezza tonnellata sembra una garanzia finché non vedi con quanta facilità si muove su un transpallet.
Sul piano assicurativo la conseguenza è netta. In caso di furto con asportazione di un armadio non ancorato, o ancorato in modo difforme dalle istruzioni del costruttore, la compagnia ha il diritto di contestare la copertura e rifiutare il risarcimento. La certificazione del prodotto vale solo insieme a un’installazione conforme: il pezzo di carta senza il fissaggio non protegge niente.
Cosa fare adesso, in ordine di priorità
Se hai già un armadio ignifugo installato, la verifica richiede dieci minuti e non serve smontare nulla. Appoggia una mano sul fianco e prova a imprimere una piccola oscillazione: se senti gioco, il serraggio non è corretto.
Poi guarda dietro. Se vedi luce tra schienale e muro, il braccio di leva esiste già. E controlla se i fori predisposti dal costruttore sono davvero occupati da ferramenta strutturale, oppure se l’armadio è soltanto appoggiato lì.

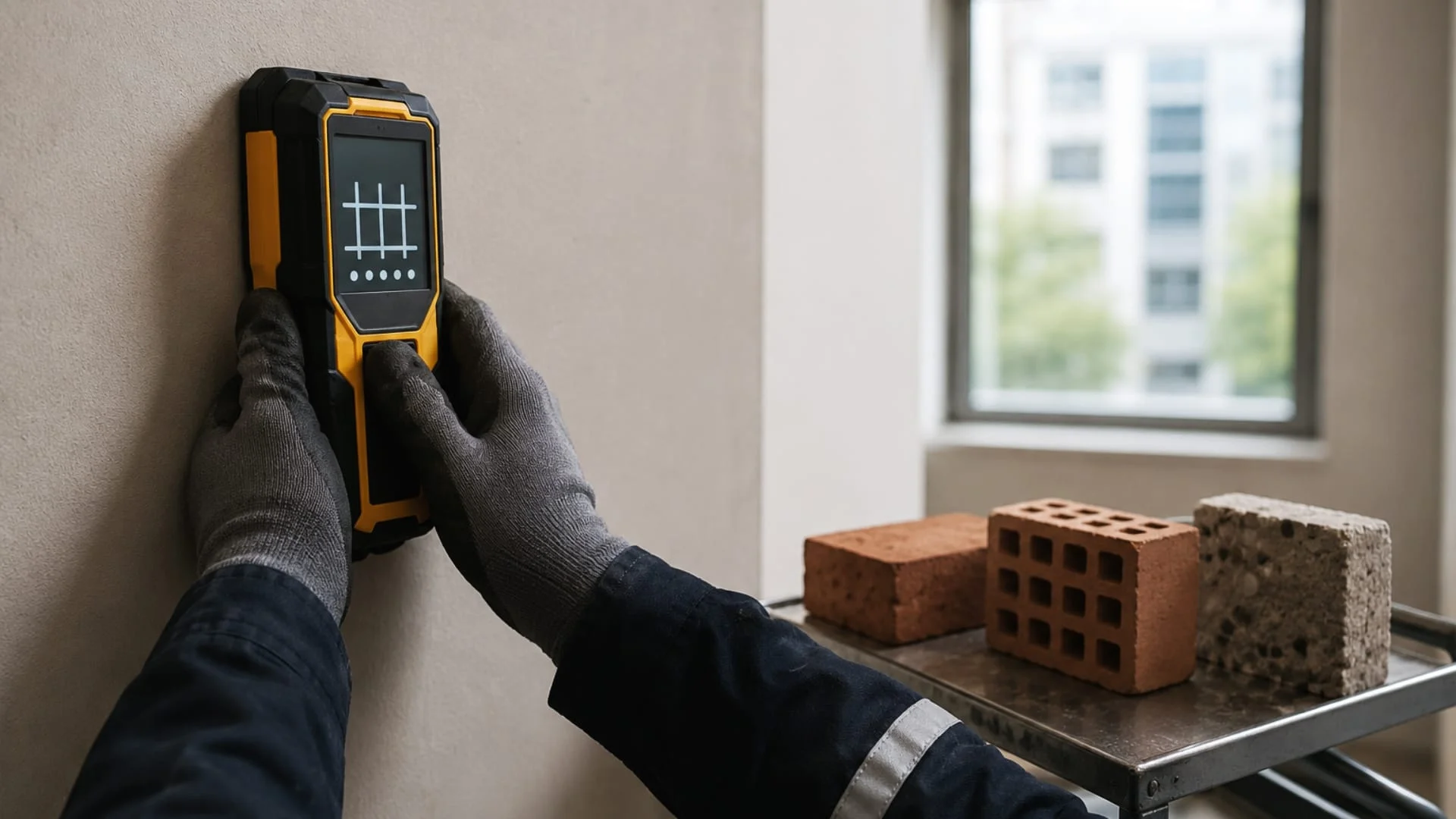

Se invece devi ancora installarlo, l’ordine giusto è questo: prima capisci che supporto hai (calcestruzzo, laterizio pieno, forato, massetto su soletta, parete a secco), poi scegli la tecnologia di fissaggio, e solo alla fine compri la ferramenta. Fatto al contrario, quasi sempre si finisce con il tassello sbagliato già avvitato nel muro.
Torniamo ai tre minuti dell’inizio. Quello che separa un armadio ignifugo che protegge davvero da uno che è solo un contenitore pesante non è la certificazione, non è lo spessore dell’acciaio e non è il prezzo: è il vincolo con l’edificio. Un fissaggio fatto a regola d’arte porta la resistenza del nodo a valori che nessuna squadra di effrattori affronta in un tempo accettabile, e mantiene in piedi la tua copertura assicurativa.
Se vuoi sapere se il tuo armadio è ancorato come dovrebbe, o quale sistema serve nel punto in cui vuoi installarlo, richiedi un sopralluogo tecnico a CLN Safety. Veniamo a vedere il supporto, misuriamo quello che c’è dietro l’intonaco e ti diciamo con quale ferramenta si lavora: senza che tu debba raccontarci nulla di quello che custodisci.
Faq – Domande frequenti
Quanti kN deve reggere l’ancoraggio di un armadio ignifugo?
Dipende dalla norma di certificazione. La EN 14450 richiede 20 kN per il livello S1 e 30 kN per il livello S2, mentre la EN 1143-1 chiede 50 kN per i gradi da 0 a III e 100 kN dal grado IV in su. In posa conviene comunque progettare il fissaggio sulla soglia dei 50 kN: il margine costa poco e vale molto sotto l’azione di una leva.
L’assicurazione paga se l’armadio ignifugo non è ancorato?
In caso di furto con asportazione, la compagnia ha il diritto di contestare la copertura se l’armadio non era ancorato o era fissato in modo difforme dalle istruzioni del costruttore. La certificazione del prodotto non basta da sola: vale insieme a un’installazione conforme. Conviene verificare cosa richiede il tuo contratto prima che lo faccia un perito dopo un sinistro.
Quale tassello serve per ancorare una cassaforte su mattoni forati?
Serve un ancorante chimico abbinato alla bussola a rete, mai un tassello meccanico a espansione: su laterizio alveolare il cuneo spacca la terracotta prima di arrivare a carico. Due accortezze pratiche fanno la differenza. La punta va usata in rotazione senza percussione, altrimenti sbriciola i setti interni del mattone, e il consumo di resina è nettamente superiore rispetto al calcestruzzo, perché parte del prodotto riempie le cavità: conviene calcolare almeno una cartuccia in più.
Si può ancorare un armadio ignifugo direttamente sulle piastrelle?
No. Piastrelle, ceramica, marmo e parquet flottante sono strati di usura, si fratturano o si distaccano sotto carico. La foratura deve attraversare il rivestimento e il massetto di livellamento e arrivare alla soletta o al massetto portante, con una profondità utile di almeno 100-130 mm nel materiale solido. Su pavimenti di pregio conviene l’ancorante chimico, che non sbecca le mattonelle vicine.
Che coppia di serraggio serve per i tasselli M12 di un armadio blindato?
Per tasselli e barre filettate M12 in acciaio classe 8.8 i manuali tecnici prescrivono una coppia tra 60 e 80 Nm, da applicare con chiave dinamometrica tarata. Serrare oltre snerva l’acciaio e può fessurare il calcestruzzo intorno all’ancorante. Serrare meno lascia micro-giochi tra armadio e parete, e quel gioco diventa il punto di appoggio per una leva.
