Cassaforte EN 1143-1 in edifici storici: come installarla senza compromettere il solaio né incorrere nelle sanzioni della Soprintendenza

Una cassaforte certificata EN 1143-1 di Grado III pesa, da sola, fino a 855 chili distribuiti su meno di 0,4 metri quadrati. Un solaio residenziale d’epoca, secondo le NTC 2018, ne tollera 200 al metro quadrato. La differenza fra le due cifre non è un dettaglio commerciale: è il punto in cui un acquisto di sicurezza si trasforma in un rischio strutturale, legale e penale per il committente.

Quando un proprietario di un palazzo storico, una fondazione museale o un responsabile della sicurezza decide di proteggere beni di alto valore in un immobile vincolato, si trova davanti a un problema che il listino del fornitore non racconta. Il problema non è scegliere il Grado giusto. È capire se quel solaio, costruito tre o quattro secoli fa per portare arredi e calpestio domestico, può accogliere oggi una massa concentrata che nessun maestro carpentiere del Seicento avrebbe mai ipotizzato.

Questa guida nasce dai sopralluoghi che CLN Safety conduce, in coordinamento con ingegneri strutturisti e architetti del restauro, in residenze nobiliari, palazzi vincolati e sedi di fondazioni. La leggerà chi deve installare una cassaforte certificata in un contesto monumentale e vuole capire, prima di firmare un ordine, quali verifiche servono, quali tecnologie consentono di rientrare nei limiti di carico e come trasformare l’iter della Soprintendenza da ostacolo a scudo legale.

Perché una cassaforte in un palazzo storico non è un acquisto: è un’operazione ingegneristica

Un mezzo di custodia certificato EN 1143-1 è classificato dalla normativa come arredo di sicurezza, ma il suo impatto fisico è quello di un’apparecchiatura industriale concentrata. Quando viene posato in un edificio costruito tra il XVII e il XIX secolo, si genera un’interazione meccanica fra un manufatto progettato secondo logiche contemporanee e un orizzontamento la cui capacità portante residua è quasi sempre un’incognita.

I solai dell’edilizia storica italiana, classificabili in lignei a doppia orditura, a voltine in laterizio e a putrelle e tavelloni, condividono un dato tecnico univoco: sono stati dimensionati per carichi accidentali non superiori ai 200 chilogrammi al metro quadrato. Una cassaforte di Grado III, posizionata in mezzeria, può eccedere quel limite di dieci o quindici volte. Non è un’opinione: è il rapporto fra la massa nominale del modello e la sua impronta a terra.

La conseguenza pratica è che l’installazione di un mezzo di custodia in un edificio vincolato non si decide su un catalogo. Si decide attraverso una sequenza tecnica precisa: diagnostica strutturale, ingegnerizzazione della mitigazione dei carichi, selezione del Grado in funzione della portata residua effettiva, autorizzazione monumentale ex art. 21 D.Lgs. 42/2004. Saltare uno solo di questi passaggi espone la committenza a un rischio doppio: il dissesto del solaio e l’illecito penale.

La fragilità nascosta dei solai d’epoca: cosa portano davvero

I solai storici italiani non sono una categoria omogenea. Si dividono in tre grandi famiglie tipologiche, ciascuna con un comportamento meccanico specifico e una vulnerabilità diversa al carico concentrato. Conoscere la tipologia del proprio orizzontamento è il primo dato che determina la fattibilità dell’intervento.

Il quadro normativo di riferimento è il D.M. 17/01/2018, le Norme Tecniche per le Costruzioni (NTC 2018), che al Capitolo 8 disciplina la valutazione della sicurezza sugli edifici esistenti. Quando si introduce una massa concentrata significativa, scatta l’obbligo di verifica analitica firmata da ingegnere strutturista abilitato. Non si tratta di una formalità: è la condizione minima per sollevare il committente dalla responsabilità oggettiva ex art. 2051 del Codice Civile sui danni da cosa in custodia.

I pesi specifici dei materiali storici, dato indispensabile per stimare il carico permanente già gravante prima dell’aggiunta di nuova massa, sono i seguenti:

Fonte: dati estratti da Studio Madera su NTC 2018, sovraccarichi e carichi permanenti.

Solai lignei a semplice e doppia orditura: il taglio è il vero nemico

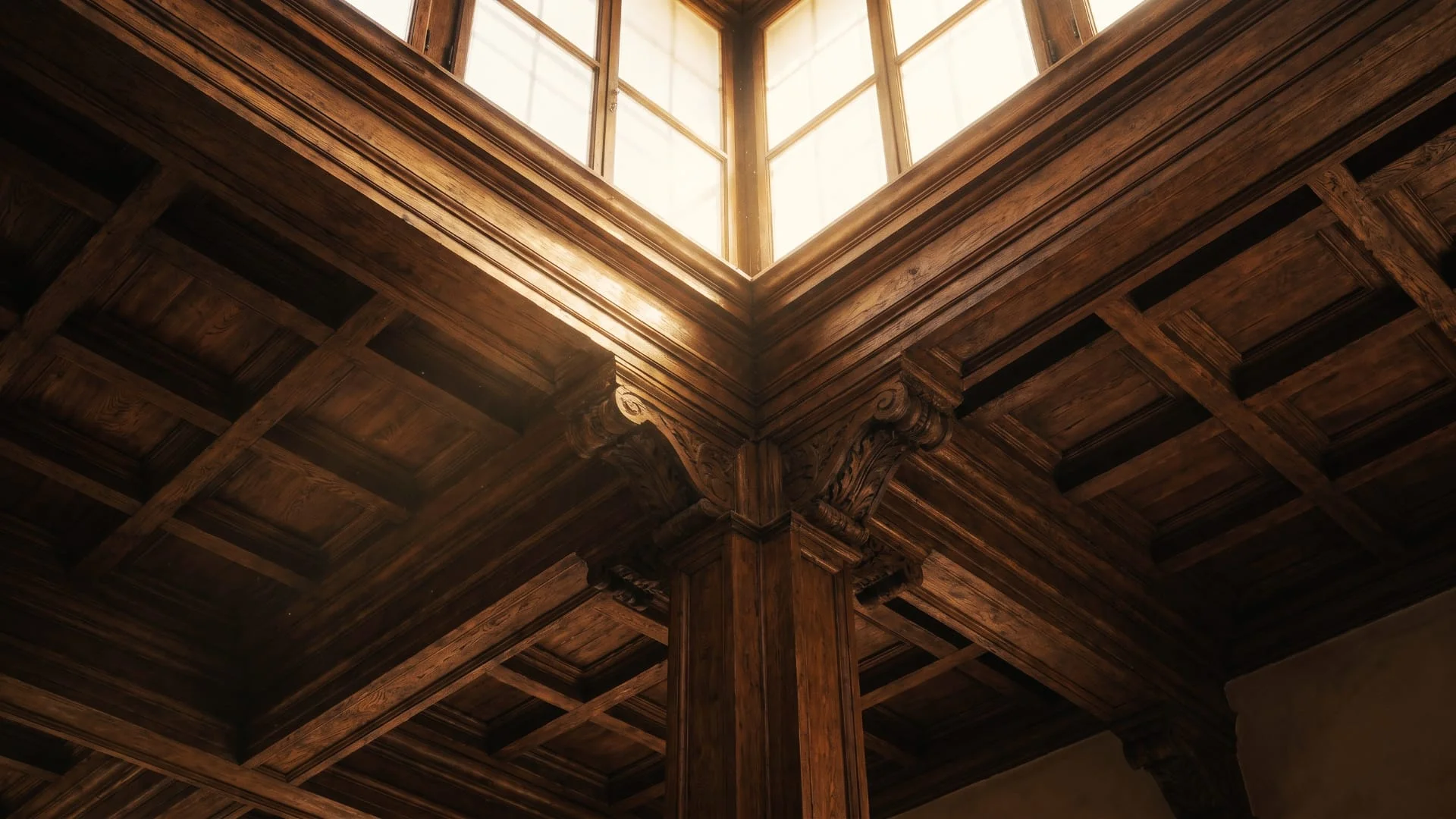

Dal Seicento all’Ottocento il solaio ligneo a doppia orditura, con trave principale (rompitratta) e travetti secondari ortogonali, è stato il modello costruttivo dominante dei palazzi nobiliari. La portata residua attuale di un simile orizzontamento, anche se in apparenza integro, viene oggi limitata in via prudenziale a 2,00 kN/m² (circa 200 kg/m²). Il legno è un materiale anisotropo: resiste in modo molto diverso a seconda della direzione delle fibre, e tende a creep, ovvero a scorrimento viscoso sotto carico costante.

La criticità maggiore non è la flessione in mezzeria, ma il taglio in prossimità degli appoggi murari, dove le teste delle travi si trovano spesso compromesse da umidità di risalita o attacchi xilofagi. Posizionare una cassaforte pesante al centro della stanza significa generare un momento flettente che può far precipitare la trave dal regime elastico al regime plastico, con frecce di inflessione incompatibili anche con lo stato limite di esercizio.

Voltine in laterizio: il collasso fragile non avvisa

Dal Settecento, e con maggiore diffusione nell’Ottocento, le voltine in laterizio (alla romana o alla piemontese) sostituiscono in modo graduale il legno nei centri urbani. Il loro principio statico è la trasmissione degli sforzi per pura compressione lungo la curva funicolare dei carichi. Funziona bene, finché il carico resta simmetrico e distribuito.

Un carico concentrato e asimmetrico, come quello prodotto dai piedini di una cassaforte, altera la curva delle pressioni. Se questa fuoriesce dal cosiddetto “terzo medio” della sezione laterizia, la sezione si parzializza e si formano microfessure all’intradosso. La muratura non resiste a trazione. Da quel punto in poi, il rischio è il collasso fragile: una rottura repentina senza alcun preavviso flessionale. La portata storicamente ammissibile per queste strutture si colloca fra 200 e 300 kg/m², ma la vulnerabilità ai carichi concentrati asimmetrici resta invariata anche nei casi meglio conservati.

Putrelle e tavelloni: la trappola della ripartizione mancata

Tra fine Ottocento e inizio Novecento la siderurgia introduce nei palazzi italiani le putrelle in acciaio a doppio T, con interasse di norma compreso fra 80 e 100 cm, fra le quali si realizzano voltine in mattoni o, in seguito, tavelloni piani in laterizio. Sotto carico distribuito uniforme questi solai possono arrivare a sopportare 300-400 kg/m². È un dato rassicurante che, per le casseforti, è quasi sempre fuorviante.

Il limite di questi orizzontamenti non è la portanza globale delle putrelle, ma la scarsa ripartizione trasversale del carico puntuale. Se una cassaforte si trova posata fra due putrelle, il suo peso scarica integralmente sull’elemento di alleggerimento in laterizio, ovvero una voltina o un tavellone, che è dimensionato per portare se stesso e il calpestio, non un carico concentrato di mezza tonnellata. Lo sfondellamento o il cedimento per punzonamento di quel solo elemento fittile diventa altamente probabile.

Cosa dicono davvero le NTC 2018 sui carichi puntuali

Le NTC 2018 classificano gli edifici per categoria d’uso e prescrivono, per ciascuna, due valori di carico variabile da considerare in modo distinto nelle verifiche locali e globali: il carico verticale distribuito qk e il carico verticale concentrato Qk. Per la Categoria A (locali di abitazione), in cui ricade la maggior parte dei palazzi storici residenziali, i valori normativi sono inflessibili.

Fonte: NTC 2018, Capitolo 3, Sovraccarichi variabili. Estratto da Studio Madera.

Il dato che riguarda direttamente l’installazione di una cassaforte è il valore di Qk: 2,00 kN, ovvero circa 200 chilogrammi, applicati su un’impronta convenzionale di 50×50 mm per simulare le massime sollecitazioni di punzonamento locale. Il legislatore presuppone, per gli ambienti residenziali, che il solaio non venga mai caricato oltre quel limite puntuale.

L’installazione di una cassaforte di Grado III si configura, nella dottrina ingegneristica, come intervento locale ai sensi del Capitolo 8 NTC 2018. Questo classificazione comporta un vantaggio normativo non secondario: la valutazione della sicurezza può essere riferita alle sole parti strutturali interessate dal nuovo carico, senza imporre l’adeguamento sismico dell’intero edificio. Resta però l’obbligo cogente, per lo strutturista incaricato, di dimostrare con calcoli analitici che la nuova massa non riduce i livelli di sicurezza preesistenti dell’orizzontamento.

Casseforti EN 1143-1: il peso che il listino non racconta

La normativa UNI EN 1143-1 è il riferimento europeo di certificazione antieffrazione per i mezzi di custodia professionali. La certificazione viene rilasciata da enti indipendenti come ECB•S, VdS, CNPP-A2P e Aenor, al termine di prove distruttive che simulano attacchi con utensili manuali, trapani a corona diamantata, lance termiche, cannelli ossiacetilenici. La scala di resistenza si articola in Gradi crescenti da 0 a VI per le casseforti a mobile; oltre il Grado V o VI si entra nel territorio di porte corazzate e camere blindate.

Ogni incremento di Grado non si limita ad aggiungere spessore d’acciaio: comporta una riprogettazione della composizione delle pareti, con barriere fisiche, reticoli refrattari, sistemi di reblocking pirotecnico e meccanico. Il rovescio della medaglia, nella metallurgia tradizionale, è un aumento esponenziale della tara. La normativa stessa lo riconosce, e prescrive in modo tassativo che ogni cassaforte certificata con massa a vuoto inferiore a 1.000 kg debba essere ancorata meccanicamente alla struttura dell’edificio (a pavimento, a parete portante, o a entrambi).

Fonti: schede tecniche aggregate da centrocasseforti, Conforti, Arcas Gruber.

Il punto critico per i solai storici residenziali si manifesta già al Grado III. Un modello di altezza nominale 1,5 metri sfiora gli 850 chilogrammi distribuiti su un’impronta inferiore a 0,4 m². La pressione di contatto risultante eccede il limite normativo di Categoria A di un fattore dieci o quindici. L’installazione diretta, senza correttivi ingegneristici, è impossibile sul piano fisico e su quello legale.

Si aggiunga un secondo paradosso: l’obbligo di ancoraggio meccanico per masse sotto i 1.000 kg impone perforazioni profonde nel solaio o nelle murature, perforazioni che su una voltina in laterizio o su un solaio ligneo seicentesco rappresentano un rischio strutturale ulteriore. Il vincolo che dovrebbe proteggere la cassaforte dallo strappo introduce un nuovo punto di vulnerabilità per l’edificio.

Le tecnologie “alta sicurezza leggera”: come UHPC e manganese cambiano l’equazione

Negli ultimi anni la ricerca industriale ha riformulato la metallurgia delle casseforti certificate. Il principio storico (più resistenza significa più acciaio al carbonio e più riempimento di barite) è stato sostituito da una tecnologia compositiva diversa, che mantiene la certificazione EN 1143-1 abbattendo la massa del 30-40 per cento.

Il primo elemento è il conglomerato UHPC fibrorinforzato (Ultra High Performance Concrete): una matrice cementizia ad altissime prestazioni, formulata con polimeri avanzati, inerti a granulometria controllata e una fitta densità di fibre e aghi in acciaio speciale. La matrice tridimensionale fibrorinforzata dissipa l’energia cinetica dei martelli demolitori, ostacola l’avanzamento dei dischi diamantati e rallenta drasticamente la penetrazione del calore dei cannelli, aggiungendo come effetto collaterale una certificazione antincendio EN 15659 LFS 30P (temperatura interna mantenuta sotto i 170 °C per 30 minuti a oltre 840 °C esterni).

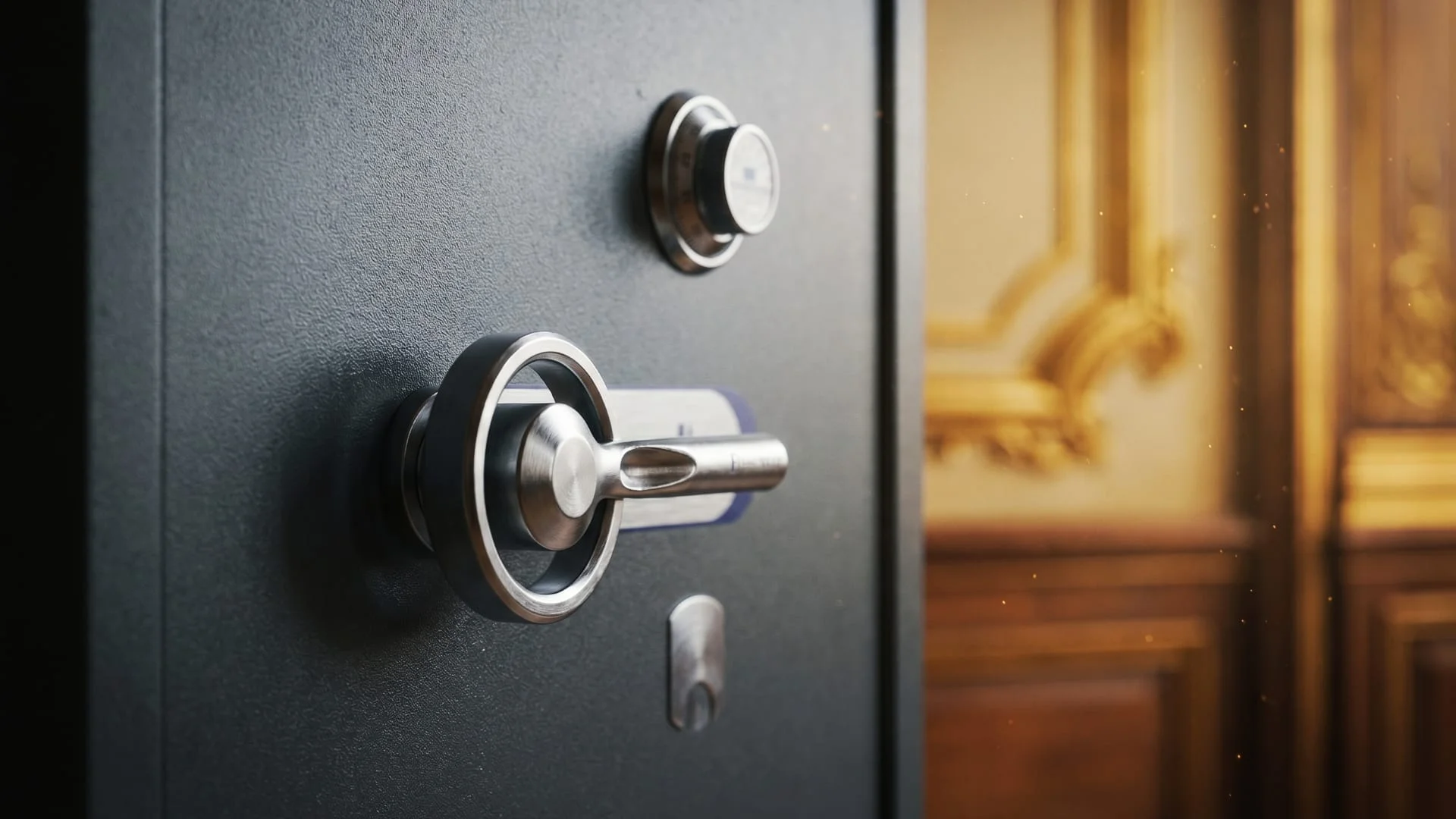

Il secondo elemento sono le piastre in lega d’acciaio al manganese, applicate ai punti nevralgici della cassaforte: l’area dei leveraggi, delle mandate e della serratura. Il manganese ha una proprietà metallurgica particolare, l’incrudimento austenitico: sotto sollecitazione meccanica prolungata e calore d’attrito, la struttura reticolare della lega muta fase e diventa progressivamente più dura, fino a fondere le punte da trapano in carburo di tungsteno.

L’applicazione combinata di matrice UHPC e corazze al manganese consente di ottenere un Grado III sotto i 400 chilogrammi, e di portare un Grado IV intorno ai 900-910 chilogrammi anziché ai 1.500-2.000 dei modelli tradizionali. Per chi progetta un’installazione su solaio storico, è il margine di manovra che fa la differenza fra la fattibilità e il diniego.

Mitigare il carico: ottimizzazione posizionale e piastra di ripartizione

Anche scegliendo un modello in linea “alta sicurezza leggera”, la massa residua eccede quasi sempre la portanza locale di un solaio storico. La risposta ingegneristica si articola su due leve, da applicare in sequenza: la dislocazione spaziale del carico e l’introduzione di una piastra di ripartizione.

Spostare la cassaforte verso le murature: il dominio del taglio

Il principio è elementare e potente. In una trave appoggiata-appoggiata di luce L, il momento flettente massimo prodotto da un carico concentrato P si verifica in mezzeria. Avvicinando il carico al vincolo strutturale, il momento decresce rapidamente e il carico si trasforma in puro sforzo di taglio. I muri portanti dei palazzi storici, con sezioni in pietra o laterizio pieno di grande spessore, sono carenti a flessione ma eccezionalmente prestanti a compressione e taglio.

Nelle stanze coperte da solai a semplice orditura lignea, l’accostamento ideale prevede la cassaforte addossata alla parete portante con asse maggiore ortogonale alle travi, in modo da ripartire lo sforzo su molteplici teste di trave incastrate nel muro. È la soluzione più pulita, più economica e meno invasiva. Quando la geometria della stanza la consente, la traslazione spaziale risolve, da sola, una quota significativa del problema.

La piastra di ripartizione: dimensionarla, non improvvisarla

Dove l’ottimizzazione posizionale non basta, lo strutturista interviene sulla seconda leva: la piastra di ripartizione del carico in acciaio strutturale (S235 o S275). La piastra trasforma un carico concentrato di 500 chilogrammi su 0,16 m² in un carico distribuito equivalente su un’area molto più vasta (1,5 o 2 m²), riportando la pressione di contatto entro la portata locale ammissibile.

Lo spessore della lamiera è il fattore dirimente. Una piastra da 3 o 5 millimetri si flette al centro come un catino, annulla la propria efficacia di distribuzione e finisce per pungere il solaio lungo il perimetro originario della cassaforte. I dimensionamenti analitici, condotti come piastra incastrata soggetta alla reazione vincolare uniforme del solaio, indicano spessori utili nell’intervallo 10-40 mm in funzione della massa, dell’estensione e degli sbalzi perimetrali.

Conseguenza pratica: la piastra stessa è un oggetto pesante. Una piastra da 1,5 m² spessa 20 mm in acciaio S275 pesa circa 235 chilogrammi, massa che va sommata a quella della cassaforte nelle verifiche di stabilità. Esteticamente, la piastra viene integrata nei massetti di sottofondo alleggeriti, sotto pavimentazioni flottanti o plinti dedicati, in modo da risultare invisibile nel contesto storico.

Diagnostica strutturale e perizia: lo scudo legale ex art. 2051 C.C.

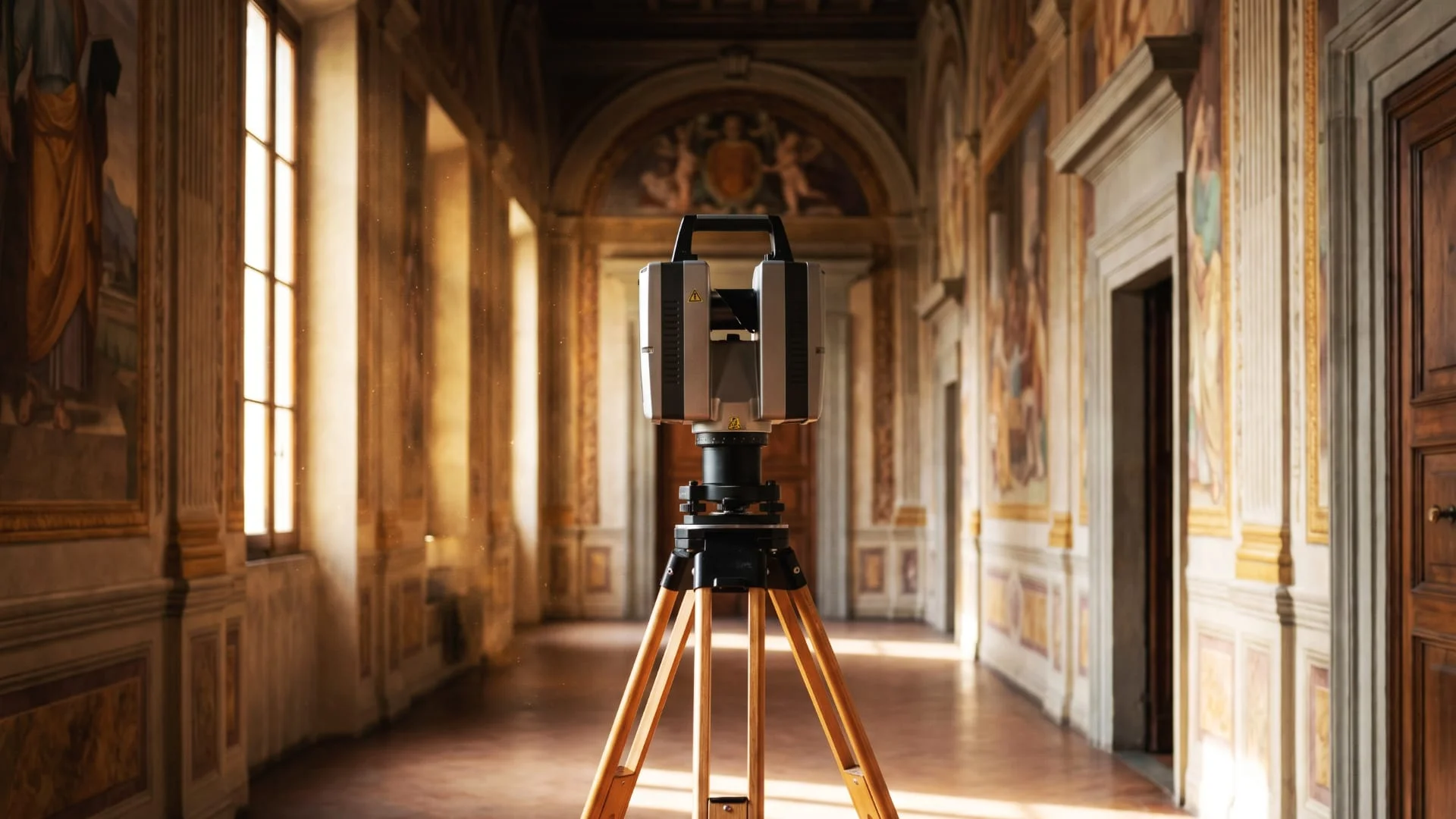

Prima di qualunque calcolo di mitigazione, lo strutturista incaricato deve caratterizzare lo stato di fatto dell’orizzontamento. Su un edificio vincolato non si esegue alcun carotaggio invasivo: le tecniche di diagnostica sono mininvasive e seguono protocolli di prove non distruttive (PnD).

L’arsenale diagnostico tipico comprende:

Acquisiti i dati, lo strutturista produce la Certificazione di Idoneità Statica, documento probatorio che avalla o interdice il posizionamento previsto della cassaforte. Questa certificazione non è un orpello burocratico. È, in concreto, la prova che il committente ha esercitato la diligenza richiesta dall’articolo 2051 del Codice Civile (“Danno cagionato da cosa in custodia”), che attribuisce la responsabilità oggettiva del danno a chi ha la materiale disponibilità del bene. In assenza di una perizia firmata, il proprietario, l’installatore e il fornitore rispondono in solido di qualunque dissesto generato dall’installazione.

L’iter della Soprintendenza: l’art. 21 D.Lgs. 42/2004 non è negoziabile

Su un immobile dichiarato di interesse storico, architettonico o monumentale, la fattibilità tecnico-strutturale è solo metà del lavoro. L’altra metà è il rapporto formale con la Soprintendenza Archeologia, Belle Arti e Paesaggio (SABAP) competente per territorio. Il Codice dei Beni Culturali e del Paesaggio (D.Lgs. 42/2004), all’articolo 21 comma 4, è esplicito: “L’esecuzione di opere e lavori di qualunque genere sui beni culturali è subordinata ad autorizzazione del soprintendente.”

Posare una cassaforte di mezza tonnellata in un salone settecentesco, soprattutto se l’operazione comporta perforazioni per tasselli chimici, sottomurazioni per piastre in acciaio o rimozione provvisoria di pavimentazioni storiche, ricade pienamente nel campo di applicazione dell’art. 21. La pratica si presenta su istanza ufficiale corredata di marca da bollo e fascicolo di Progetto Definitivo.

I tempi amministrativi medi di risposta della SABAP si attestano fra 90 e 120 giorni dal protocollo. La Soprintendenza ha piena facoltà di autorizzare, negare o subordinare l’intervento a prescrizioni esecutive specifiche: limitazioni di posizionamento, divieto di foratura passante, vincoli sui materiali di fissaggio. Se l’intervento attiva l’obbligo di titoli abilitativi comunali (SCIA, CILA, PdC), la pratica edilizia resta sempre subordinata all’acquisizione preventiva del nulla osta MiC.

Cosa rischia chi salta l’autorizzazione

L’esecuzione di lavori su bene vincolato senza autorizzazione configura il reato contravvenzionale dell’art. 169 D.Lgs. 42/2004 (Opere illecite). Le conseguenze ricadono su committente, direzione lavori e impresa appaltatrice:

La deroga prevista dall’art. 27 (Situazioni di Urgenza) e dall’art. 175 si applica solo in scenari di accertata e comprovata indifferibilità (un dissesto in atto, un crollo imminente) e impone comunque comunicazione contestuale via PEC alla Soprintendenza e successivo deposito ex post del progetto definitivo per approvazione sanante. Non è una scorciatoia operativa: è una clausola d’emergenza per i casi in cui la fabbrica storica è già a rischio.

Due interventi reali: come si è risolto sul campo

I principi tecnici e normativi descritti finora trovano la loro verifica nell’esecuzione concreta. Le due simulazioni che seguono ricostruiscono scenari tipici di intervento ingegneristico in immobili vincolati italiani, basate sulla casistica documentata.

Caso 1: Palazzo veneziano del XVII secolo, solaio ligneo a doppia orditura

Il contesto. Un committente privato acquista un piano nobile in un palazzo storico di impronta veneziana, notificato ai sensi degli articoli 10 e 12 del D.Lgs. 42/2004. Esigenza: integrare a scomparsa, in una stanza direzionale, una cassaforte EN 1143-1 di Grado III destinata a custodire orologeria da collezione e valori finanziari. Modello selezionato: 950×600×550 mm, tara nominale 435 chilogrammi. Il solaio della stanza è un impalcato ligneo seicentesco a vista, con travi principali in rovere, pavimento alla veneziana e, al piano sottostante, una volta affrescata a cassettoni.

Il problema. Lo studio preliminare evidenzia una portata residua sicura di 200 kg/m² in campo elastico lineare. Disporre 435 chilogrammi su 0,33 m² al centro della stanza avrebbe generato sollecitazioni flessionali elasto-plastiche, deformazioni permanenti delle travi, sfaldatura degli stucchi al piano inferiore e fessurazione del battuto di terrazzo per trazione da flessione.

La soluzione. Confronto preventivo con la SABAP locale, esclusione di puntellamenti intrusivi e di irrigidimenti visibili dal piano inferiore. Traslazione della cassaforte ad angolo, a 30 cm dall’intersezione di due muri portanti perimetrali in laterizio. Progettazione di una piastra di ripartizione “a culla” in acciaio S275, spessore 15 mm ed estensione 1,60 m², integrata in un ribasso del massetto secco del pavimento galleggiante. Ancoraggio mediante tassellature chimiche strutturali ai maschi murari perimetrali, in zona non decorata. Risultato analitico: il 65% del carico viene deviato come sforzo di taglio verticale sulle murature portanti ortogonali, liberando l’estradosso ligneo. Pratica art. 21 approvata, intervento totalmente reversibile.

Caso 2: sede di fondazione in palazzo umbro neoclassico, solaio a putrelle e voltine

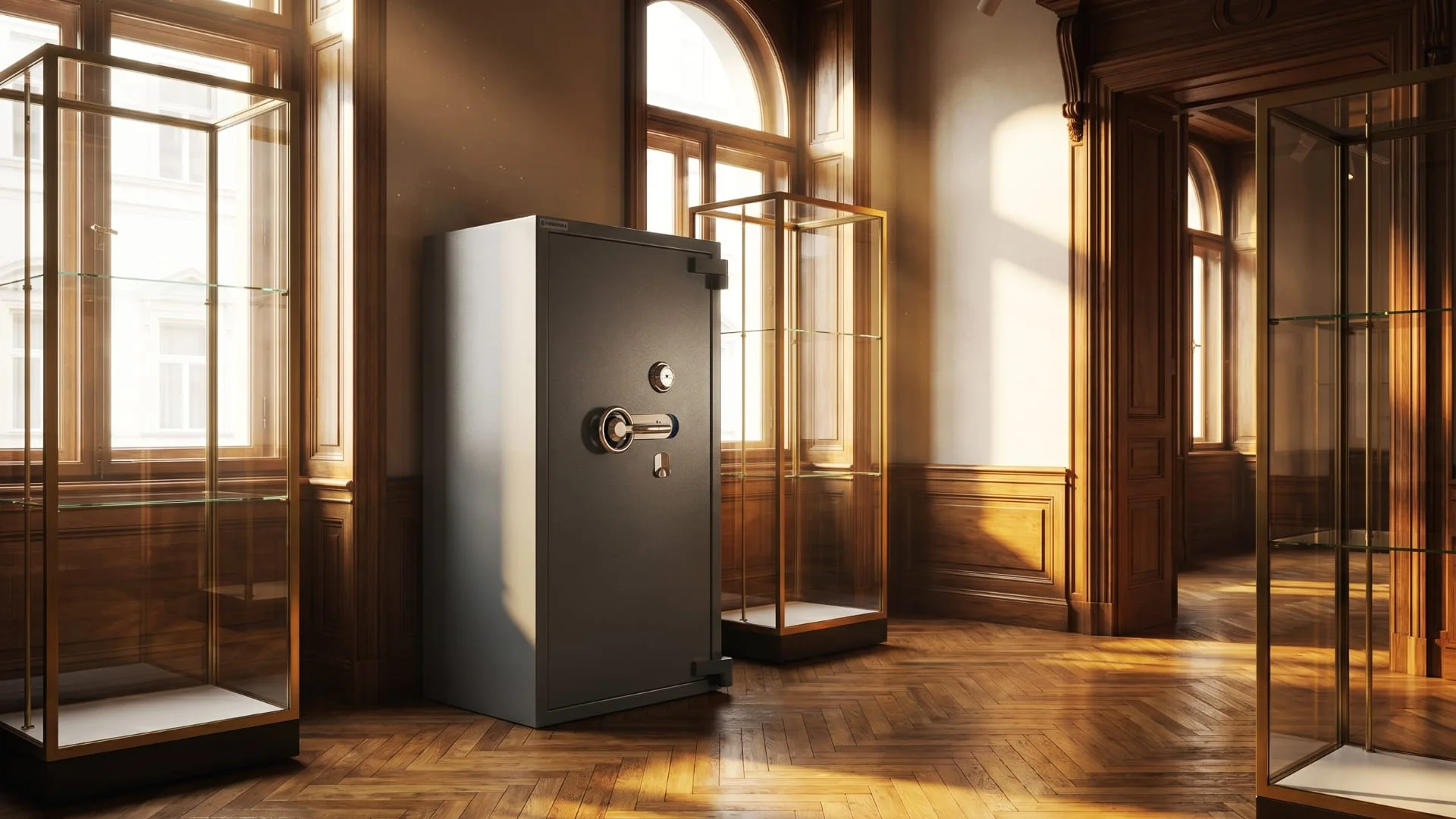

Il contesto. Palazzo umbro di metà Ottocento, acquisito da una fondazione museale. La copertura assicurativa impone l’installazione di un caveau-armadio Grado IV o V EN 1143-1 per esporre beni numismatici e opere documentali. Solaio: putrelle IPE in acciaio, voltine in foglio di mattoni pieni, riempimento in cocciopesto, pavimento storico non asportabile.

Il problema. I modelli convenzionali di Grado IV con la volumetria richiesta superano i 1.500 chilogrammi di tara, oltre 2.000 al Grado V. Su un’impronta di 0,7 m², i mattoni pieni della volta in foglio si sarebbero frantumati per punzonamento in chiave di volta: collasso fragile, senza preavviso flessionale. L’ancoraggio chimico obbligatorio sui reni dell’archetto avrebbe completato uno scenario inattuabile.

La soluzione. Selezione di un armadio Grado IV in linea “alta sicurezza leggera”, certificato ECB•S, con matrice UHPC fibrorinforzata e corazze al manganese: tara 910 chilogrammi, riduzione del 35% rispetto al modello tradizionale di pari Grado. Scansioni georadar GPR ad altissima frequenza per identificare l’interasse esatto delle putrelle (90 cm). Posa con basamenti longitudinali in acciaio temperato direttamente sui due assi delle putrelle, neutralizzando lo scarico sul “tamburo” laterizio. Ancoraggio orizzontale alla parete posteriore portante mediante carotaggi ad alto sfilamento, eludendo le forature passanti vietate dalla Soprintendenza. Pratica approvata dalla Commissione Belle Arti.

Come riconoscere un partner tecnico (e distinguerlo da un installatore)

Un installatore commerciale ordinario arriva, monta, fattura. Un partner tecnico per immobili vincolati lavora prima a monte e dopo a valle dell’installazione, in coordinamento con figure professionali distinte e qualificate. La differenza non è di posizionamento di marca: è una differenza nelle responsabilità che ciascuno si assume davanti alla legge e al committente.

Quando valuta un fornitore per un intervento su edificio storico, verifichi che la sua proposta includa:

Conclusioni operative: l’unica via percorribile in un edificio vincolato

L’installazione di una cassaforte certificata EN 1143-1 in un palazzo storico non è un’operazione di cantieristica ordinaria. È una microchirurgia strutturale che impone la convergenza preventiva di quattro competenze: il calcolo dello strutturista, la diagnostica non distruttiva del consulente specializzato, l’ingegneria dei nuovi compositi UHPC e degli acciai al manganese, la mediazione con la Soprintendenza.

Il quadro normativo è inflessibile. Le NTC 2018 fissano in 200 kg/m² il sovraccarico accidentale ammissibile per la Categoria A residenziale. Il D.Lgs. 42/2004 subordina ogni opera su bene vincolato all’autorizzazione preventiva ex art. 21. L’art. 2051 del Codice Civile attribuisce la responsabilità oggettiva al custode del bene per i danni causati dalla cosa in custodia. La filiera tecnica può solo armonizzare questi paletti, non aggirarli.

Il messaggio operativo, per un proprietario di palazzo storico, una fondazione museale o un responsabile della sicurezza, è netto. Decidere il Grado prima di conoscere la portata residua del solaio è un errore di sequenza. Il Grado si seleziona dopo la diagnostica, in funzione del valore custodito e della massa che il solaio può accogliere senza dissesto. La consulenza tecnica preventiva integrata non è un costo accessorio: è la condizione che trasforma un acquisto di sicurezza in un’installazione coperta sul piano legale e sostenibile nel tempo sul piano strutturale.

Una porta corazzata che chiude in silenzio, in una stanza affrescata, è il risultato visibile di un calcolo invisibile. Il Suo committente non vedrà mai la piastra di ripartizione integrata nel massetto, né leggerà la perizia firmata dallo strutturista. Vedrà la cassaforte. Ma quella cassaforte resterà al suo posto, e la cifra incisa nella storia dell’edificio resterà intatta, solo se prima di ogni altra cosa è stato fatto il lavoro che nessuno racconta nel listino.

Riferimenti normativi e fonti tecniche

Faq
